四柱大吨位液压裁断机

作者:昭田裁断机 时间:2019-01-22 21:06

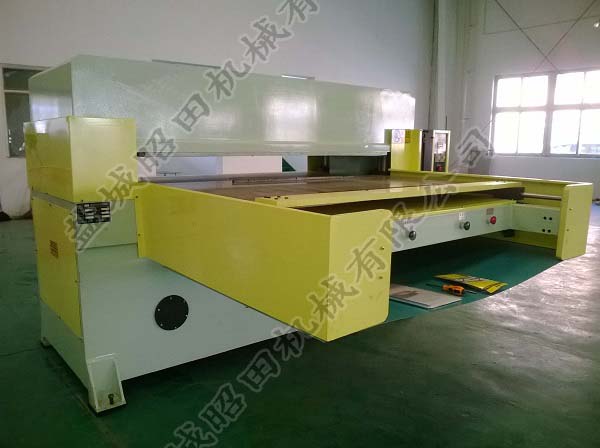

四柱液压裁断机正面图片

60吨~200吨 参考价格:9.5万~28.5万



本机采用典型的四柱结构的布局,机器的刚度好,控制系统的自动化程度高,易维护的特点。

一、工艺技术要求:
1,台面升降速度:100MM/S
2,机器的平衡度精准,可有效减少刀模及裁断板的损耗;变频缓冲系统使对位精度达0.2mm。
3,裁断板微动装置,使每次裁切不会裁在同一位置上,裁断边缘效果良好。
4,双边马达自动进料机构,两边可同时裁不同高度的刀模以提高工作效率80%。人机界面调节使操作更具人性化。
5,压力和行程参数调节由触摸屏控制。
6,压力显示并控制裁切压力,采用差动回路实现快速下降。
7,两段式裁切,同时裁切多层材料时,减少各层尺寸误差。

二、技术特点:
1,采用典型的三梁四柱结构的布局,机器的刚度好,控制系统的自动化程度高,易维护的特点。,
2,本机的工作压力、压制速度,空载下行和减速的行程可根据工作需要进行设定。
3,并完成全切和定行程的两种冲压的动作为:快速下行-减速-全切-回程-停止。
4,系统微调 在工作台面两侧设有微调下档死机构、调整机械以0.01mm为单位进行上下调整。

三、连续加工:
1,可以通过程序控制滑动工作台以0.01mm为单位移动。
2,滑动工作台的移动和冲压机构的工作速度相组合可以提高加工的效率。

四、构造概述 :
1,本机由主机及控制机构两大部分组成机身。
2,机身由上横梁、滑块、工作台、立柱、锁紧螺母、调节螺母等组成四柱裁断机。
3,两侧为由PLC控制的自动送料装置。
4,上横梁和工作台用四根立柱与锁紧螺母联成刚性桁架、滑块由四根立柱导向作上、下运动通过调节四个调节螺母、可调节滑块下平面对工作台、台面的不平行度及行程时的不垂直度。
5,程序控制 可以通过显示屏输入、PLC控制机器。

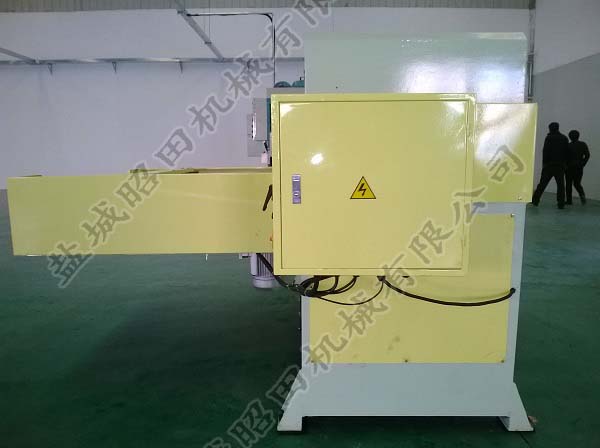

四柱液压裁断机工作图片

四柱液压裁断机结构图片

——————————————————————————————————————————————
